Российский истребитель пятого поколения ПАК ФА (Т-50) получит скорострельную пушку, уже используемую на других самолетах, с новыми термостойкими боеприпасами. Об этом сообщил гендиректор НПО "Прибор" (входит в "Техмаш") Олег Чижевский.

"Авиационная автоматическая высокотемпная пушка используется на всех самолетах, и на новом самолете (ПАК ФА) будет она использована. Боеприпасы для таких пушек в максимальной степени унифицированы, но одна из новинок, которая будет использована на Т-50, скоро пойдет в войска - это боеприпасы с пластмассовым ведущим устройством высокой термостойкости", - рассказал О.Чижевский.

По его словам, такие боеприпасы повысят эффективность и живучесть пушки, сообщает ТАСС.

Техническая справка

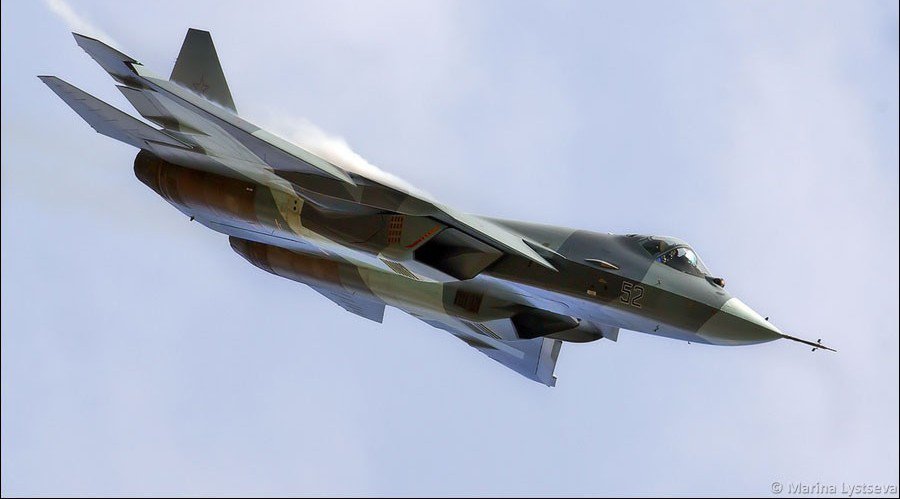

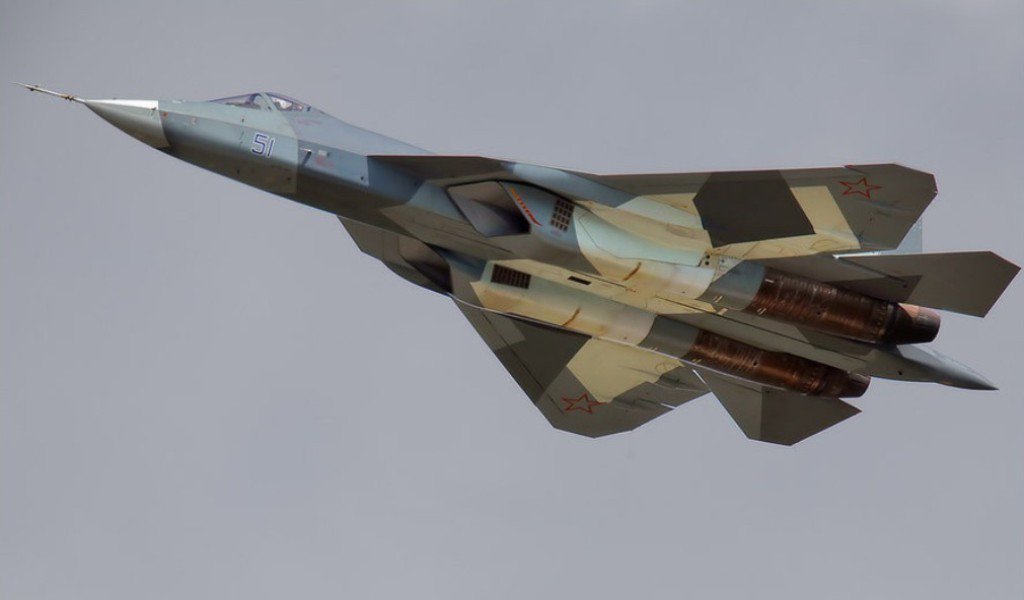

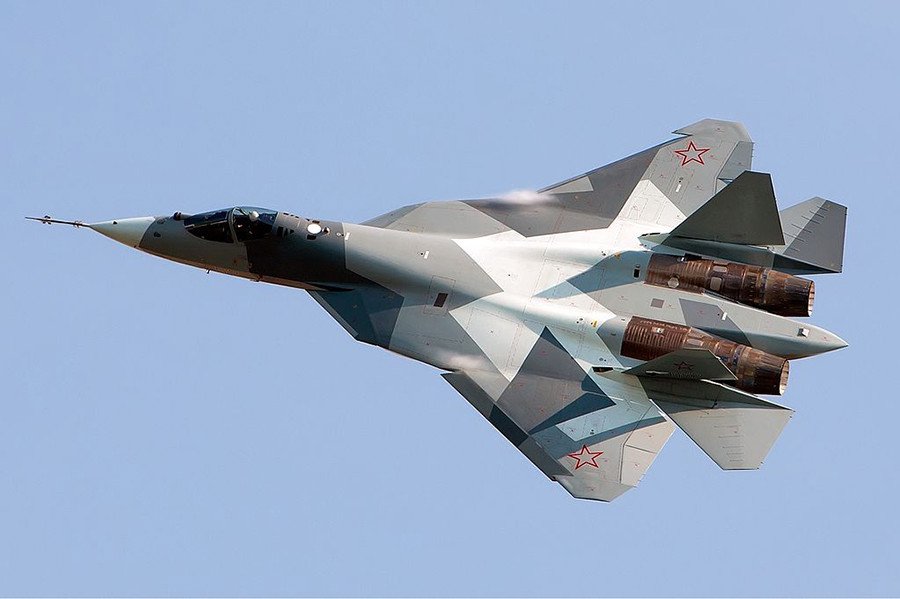

Т-50 (ПАК ФА) - российский истребитель пятого поколения

Первый полёт самолёт совершил 29 января 2010 года. Серийные машины данного типа будут собираться на КнААЗе, где на данный момент происходит сборка опытных образцов. Серийное производство самолёта должно начаться в 2015 году. В 2013 году началось мелкосерийное производство самолётов этого типа для испытания вооружений. Самолёт разрабатывается для замены Су-27 в российских ВВС. Для экспортных поставок на базе ПАК ФА совместно с Индией создаётся экспортная модификация самолёта, получившая обозначение FGFA.

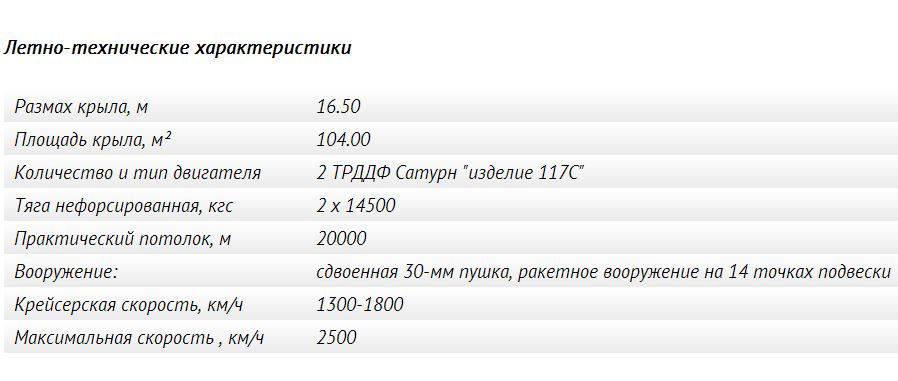

Бо́льшая часть информации о ПАК ФА является секретной. По этой причине известны лишь приблизительные характеристики самолёта. По размаху крыла и длине Т-50 больше F-22, но меньше Су-27. По массе, вероятно, относится к тяжелому классу истребителей, аналогично Су-27. Самолёт полностью отвечает всем требованиям к истребителям пятого поколения: малозаметен, обладает сверхзвуковой крейсерской скоростью, способен маневрировать с большими перегрузками, оснащен передовой электроникой, многофункциональный.

Кабина
Кабина Т-50 одноместная, шире кабины Су-27 из-за конструктивных особенностей самолета. Оборудование в значительной степени унифицировано с оборудованием Су-35С. Имеется генератор кислорода.

Отображение информации осуществляется двумя многофункциональными индикаторами МФИ-35 диагональю 15", одним МФИ меньшего размера ниже-справа, одним резервным индикатором для отображения текущей полетной информации выше-справа, широкоугольной коллимационной системой ШКС-5 и речевым информатором. Также известно, что часть информации будет отображаться на стекле шлема пилота.

Органы управления — центральная РУС и боковой РУД.

Фонарь кабины состоит из двух частей: передней (козырька) и задней. Открывается он сдвиганием назад задней части (аналогично Т-10). Задняя часть фонаря у Т-50-1 и Т-50-3 имеет продольный переплёт, у остальных (Т-50-2, Т-50-4, Т-50-5) переплёт отсутствует. Известно также, что в будущем фонарь кабины может быть значительно изменен. С внутренней стороны фонаря наносится радиопоглощающее покрытие, снижающее радиозаметность на 30 %.

Установлено катапультное кресло пятого поколения. Новое кресло по ряду параметров превосходит предыдущие кресла, стоящие на самолётах ВВС России. Особенностью новой катапульты стало использование многопрограммной электронной системы управления движением кресла, связанной с информационной системой самолёта. Цифровая ЭВМ этой системы в автоматическом режиме анализирует скорость самолёта, его высоту полёта, углы тангажа, крена, угловые скорости и другие параметры. При этом учитывает многие другие данные, в том числе рост и вес лётчика — от 44 до 111 кг. Испытания нового кресла проходят параллельно с испытаниями самолёта. Снаряжение, кислородная система, система жизнеобеспечения на ПАК ФА также будут новыми.

Планер

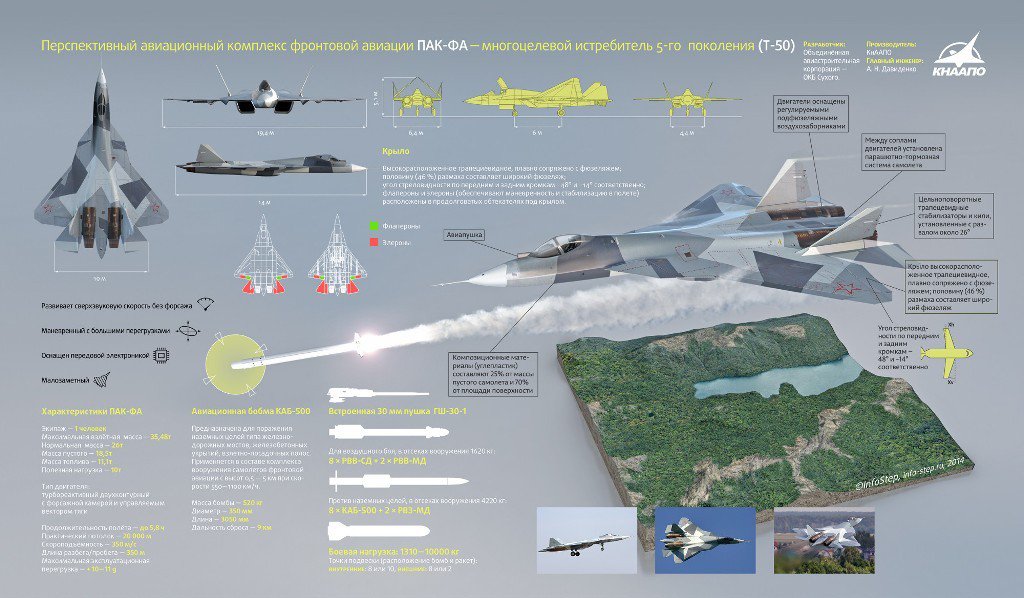

Т-50 имеет интегральный планер, выполненный по нормальной аэродинамической схеме с высокорасположенным трапециевидным в плане крылом, плавно сопряженным с фюзеляжем. Почти половину (зрительно около 46 %) размаха крыла составляет широкий фюзеляж. Угол стреловидности по передним и задним кромкам крыла составляет 48° и −14° соответственно.

Механизация состоит из носков крыла, флаперонов и элеронов. Приводы последних расположены под крылом и выступают из его плоскости небольшими продолговатыми обтекателями. На концах крыла присутствуют скосы.

Крыло имеет развитый наплыв с поворотной передней частью — аналогом ПГО. На предыдущих самолетах (Су-30, Су-33, Су-34) ПГО применялось для повышения маневренности из-за отсутствия двигателей с УВТ. Наличие ПГО повышает риски отказов управления. Поэтому на Су-35 ПГО не применяется — для повышения маневренности достаточно двигателей с УВТ.

Хвостовое оперение включает цельноповоротные трапецевидные стабилизаторы и кили, установленные с развалом около 26° для уменьшения заметности. В основании килей расположены небольшие воздухозаборники для охлаждения оборудования самолета. В качестве аэродинамического тормоза для увеличения лобового сопротивления применяется отклонение килей и стабилизаторов.

Двигатели имеют регулируемые подфюзеляжные воздухозаборники. Мотогондолы широко разнесены и разделены плоским днищем фюзеляжа шириной около 1,3-1,4 м. Там же, друг за другом, с небольшим промежутком, расположены две пары створок внутренних отсеков вооружения. От поворотной части наплыва крыла назад, на несколько метров, тянутся 2 треугольных в сечении гребня, установленные под местами сопряжения консолей крыла и фюзеляжа. На наружных сторонах этих гребней расположены створки внутренних отсеков вооружения.

В хвостовой части фюзеляжа между соплами двигателей находится далеко выступающая за сопла, как у Су-27, хвостовая балка, в которой установлен выдвижной контейнер с парашютно-тормозной системой самолета. На правой стороне носовой части самолета установлена авиапушка, на левой — выдвижная штанга для дозаправки в воздухе.

Шасси Т-50 трехстоечное, аналогичное по конструкции шасси Су-27. Все стойки убираются по направлению полета. Колея шасси, благодаря широкому фюзеляжу, составляет 5,5 м. Носовая стойка двухколесная с двумя посадочными фарами и грязеотбойником. Ниша передней стойки закрывается двумя парами створок. Передние створки длиннее задних и открываются только в момент уборки/выпуска шасси, находясь в закрытом положении при выпущенной стойке для снижения воздействия бокового ветра. Основные стойки шасси одноколесные (диаметр колес — 1 м) и оснащены тормозами. Их ниши расположены у наружных сторон воздухозаборников. При уборке основные стойки совершают поворот по двум осям.

В значительной степени форма планера Т-50 определена применявшимися при его проектировании технологиями снижения заметности, что характерно для всех истребителей пятого поколения.




Масса планера снижена за счет широкого применения композиционных материалов — по словами главного конструктора А. Давиденко, по массе композитные материалы составляют 25 % веса пустого самолёта, а по площади поверхности — 70 %. Также он отметил что по сравнению с Су-27 в планере Т-50 в четыре раза меньше деталей. Это позволяет уменьшить трудоемкость и сократить время изготовления, что выливается в снижение цены машины[. Для защиты от поражения молниевым разрядом конструкций из углепластика, выходящих на внешнюю поверхность планера, во ФГУП «ВИАМ» для Т-50 разработано новое молниестойкое покрытие, также обеспечивающее снижение массы самолета.

Двигатели
На прототипе Т-50, а также на первых серийных образцах, которые должны поступить на вооружение российских ВВС в 2015 году, установлены двигатели первого этапа — «АЛ-41Ф1» (Изделие 117). Это авиационный турбореактивный двухконтурный двигатель с форсажной камерой и управляемым вектором тяги, созданный «НПО „Сатурн“» по заказу «ОКБ Сухого», он позволяет развивать сверхзвуковую скорость без использования форсажа, а также имеет полностью цифровую систему управления и плазменную систему зажигания. Двигатель второго этапа будет разработан в течение 10—12 лет с даты начала тендера Минобороны РФ, в котором будут участвовать ОДК и «Салют».

От двигателя для Су-35С (Изделие 117С) его отличает повышенная сила тяги, сложная система автоматизации, полностью цифровая система управления, новая турбина и улучшенные расходные характеристики.

Вооружение
Истребитель оснащён 30-мм авиапушкой 9-А1-4071К, впервые испытанной в 2014 году. Пушка разработана специалистами тульского КБП. Новое орудие является модернизированным вариантом 30-мм авиационной пушки ГШ-30-1 (9-А-4071К).

Радио- и оптоэлектронное оборудование

На ПАК ФА планируется устанавливать новую РЛС с АФАР, разработки НИИП, содержащей 1526 приёмо-передающих модулей, что обеспечит самолёту большую дальность обнаружения, многоканальность сопровождения целей и применения по ним управляемого ракетного оружия. Плоскость ФАР расположена под наклоном, что несколько снижает её мощность при работе по наземным целям, однако существенно снижает её вклад в ЭПР самолёта. Радар построен полностью на российской элементной базе на основе наногетероструктурарсенида галлия (GaAs) и передовых технологий антенных систем с электронным управлением лучом. Новый радар был впервые представлен общественности на авиасалоне МАКС-2009, где представитель НИИП сообщил, что испытания РЛС были начаты в ноябре 2008 года, работы по совместным испытаниям с другими системами самолёта — летом 2009 года, а выпуск первой полностью готовой к боевому применению БРЛС запланирован на середину 2010 года.

Кроме основной БРЛС на МАКС-2009 также была представлена дополнительная РЛС для ПАК ФА L-диапазона, конструктивно размещаемая в предкрылке. Применение дополнительной РЛС, разнесённой с основной как по положению, так и по частотному диапазону, позволит не только увеличить помехозащищённость и боевую живучесть конструкции, но и в значительной степени нейтрализует технологии снижения заметности самолётов противника, которые способны уменьшить заметность лишь в определённом диапазоне длин радиоволн. Предполагается, что подобные РЛС смогут быть также размещены в любых конструктивных элементах планера.

По мнению некоторых зарубежных экспертов, ПАК ФА будет оснащён новой оптико-локационной станцией «ОЛС-50М», которая позволит получить преимущество в обнаружении малозаметных воздушных целей и может стать первичным датчиком в воздушном бою с самолётами F-22 и F-35.

В состав радиолокационного комплекса Ш-121 входят: антенная система переднего обзора Н036-1-01, антенная система L-диапазона Н036L-1-01 и антенные системы бокового обзора — Н036Б-1-01Л и Н036Б-1-01Б.

Малозаметность
Малозаметность является одним из основных требований к истребителю пятого поколения и означает комплекс мер, принятых для уменьшения вероятности обнаружения самолета в радио-,инфракрасном и видимом диапазонах длин волн, а также акустически. Результатом этих мер является повышение выживаемости истребителя во время боевых действий.

Снижение заметности Т-50 в радиодиапазоне обеспечиваются формой, поглощающими и отражающими радиоволны материалами в конструкции и покрытии планера самолета. В частности кромки крыла и других элементов планера ориентированы в нескольких строго ограниченных направлениях, а поверхности наклонены в четко определенном диапазоне углов. Также в конструкции исключено взаимное расположение поверхностей под углом 90° во избежание эффекта уголкового отражателя. Радиопоглощающие материалы конструкции и покрытия планера в значительной степени снижают силу отражаемых сигналов. В некоторых случаях (напр. в остеклении кабины) применяются отражающие материалы. Также снижение радиозаметности стало одной из основных причин размещения части вооружения во внутренних отсеках. Благодаря этим мерам отражаемый сигнал значительно ослабляется и направляется в сторону от источника. Последний таким образом не получает информацию о пространственном положении и скорости самолета. Поскольку абсолютной незаметности добиться невозможно, всегда присутствует сигнал, который, отразившись от самолета, все-таки возвращается к источнику. Его характеристика выражается значением эффективной площади рассеяния (ЭПР), снижение которой по сути и является основной целью мер понижения радиозаметности. Значение ЭПР самолета (объекта сложной формы) существенно зависит от направления, из которого исходит излучение. Как правило ЭПР малозаметных истребителей намеренно делается ниже в передней полусфере, чем в задней, что определяется тактикой их применения. Стоит заметить, что вышеприведенные меры наиболее эффективны против РЛС с совмещенными приемниками и передатчиками.

Снижение заметности в видимом диапазоне обеспечивается маскировочным окрашиванием планера. Маскировочная окраска может быть защитной, сливающейся с фоном, и деформирующей, искажающей зрительное восприятие формы самолета. Последнее достигается использованием более темных тонов при покраске выделяющихся частей и краев планера, а более светлых — для покраски не выделяющихся, центральных частей. Окраска первого летного экземпляра Т-50 — зимняя, деформирующая.

Снижение тепловой и акустической заметности в значительной степени определяется конструкцией двигателей самолета.

Также важную роль в малозаметности истребителя играет его способность оперативно получать информацию о противнике, не обнаруживая себя. Для этого самолет должен иметь систему пассивных датчиков и надежные каналы обмена информацией.

Зарубежные эксперты австралийского портала Air Power Australia, посвящённого аналитике военной авиации, проводившие анализ первого прототипа, пришли к выводу, что Т-50 является прекрасным первым успехом российских инженеров в проектировании самолёта с использованием технологий малозаметности. Однако они предполагают, что первый прототип создан в первую очередь для испытаний лётно-технических возможностей, а не технологий малозаметности и судить о его будущих возможностях в этой области пока рано. Вместе с тем, можно констатировать, что Т-50 — это удачный компромисс между высокими лётными качествами и малозаметностью, который в сочетании с продвинутыми средствами обнаружения (РЛС с АФАР L-диапазона, оптико-локационная станция) позволит серийным образцам добиться превосходства в воздухе над всеми существующими в настоящее время самолётами.
