Современный автомобиль — это сложная электромеханическая система, требующая надежного и стабильного источника электроэнергии. Одним из важнейших компонентов этой системы является генератор, преобразующий механическую энергию вращения коленчатого вала двигателя в электрическую. Однако, генератор выдает переменный ток (AC), который непригоден для питания большинства бортовых потребителей, рассчитанных на постоянный ток (DC), а также для зарядки аккумуляторной батареи. Именно здесь вступает в игру диодный мост генератора — незаметный, но критически важный компонент, обеспечивающий преобразование переменного тока в постоянный.

Функции диодного моста генератора

Диодный мост, также известный как выпрямительный мост, выполняет единственную, но жизненно важную функцию: преобразование переменного тока (AC) в постоянный ток (DC). В автомобильном генераторе он выполняет эту задачу, используя свойство полупроводниковых диодов пропускать ток только в одном направлении. Рассмотрим этот процесс подробнее:

1. Переменный ток. Обмотки статора генератора, вращаясь в магнитном поле ротора, индуцируют переменное напряжение. Переменный ток характеризуется периодическим изменением направления и величины напряжения.


2. Выпрямление. Диодный мост состоит из нескольких диодов (обычно шести в трехфазных генераторах), расположенных таким образом, чтобы пропускать только положительную полуволну переменного тока. Когда напряжение на одной из фаз статора становится положительным, соответствующий диод открывается и пропускает ток к выходной клемме генератора. Когда напряжение становится отрицательным, этот диод закрывается, не пропуская ток в обратном направлении. Другие диоды, работающие в противофазе, пропускают ток от других фаз статора, обеспечивая непрерывный поток тока на выход генератора.


3. Постоянный ток (DC). В результате работы диодного моста, переменный ток преобразуется в пульсирующий постоянный ток. Хотя ток имеет постоянное направление, он все еще имеет колебания напряжения.


4. Сглаживание. Для получения более стабильного постоянного напряжения, обычно используется сглаживающий конденсатор, подключенный параллельно выходным клеммам диодного моста. Конденсатор накапливает энергию во время пиков напряжения и отдает ее во время провалов, сглаживая пульсации и обеспечивая более постоянное напряжение.

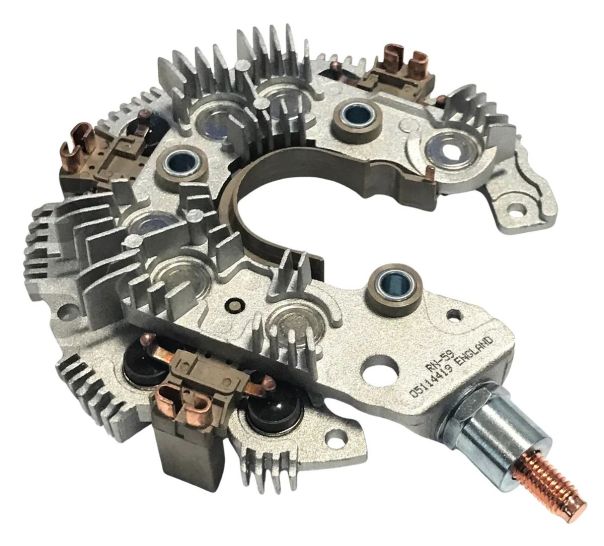

Конструкция диодного моста

Диодный мост, как правило, представляет собой единый блок, состоящий из:

• Диодов. Полупроводниковые диоды, часто кремниевые, рассчитанные на определенный ток и напряжение. Важнейшими характеристиками диодов являются прямой ток, обратное напряжение и тепловые характеристики.


• Радиатора. Поскольку диоды при работе нагреваются, диодный мост обычно установлен на радиаторе для отвода тепла и предотвращения перегрева.


• Изолятора. Радиатор обычно изолирован от корпуса генератора для предотвращения короткого замыкания.


• Клемм. Служат для подключения диодного моста к обмоткам статора и выходной цепи генератора.

Роль в конструкции автомобиля

Диодный мост играет решающую роль в обеспечении электропитания автомобиля. Без него невозможно:

• Заряжать аккумулятор. Аккумуляторная батарея требует постоянного тока для зарядки.


• Питание бортовых потребителей. Большинство электронных устройств в автомобиле (освещение, приборная панель, аудиосистема, блоки управления и т. д.) работают от постоянного тока 12В или 24В.


• Включать электрооборудование. Преобразование переменного тока в постоянный обеспечивает стабильное напряжение в бортовой сети автомобиля, что необходимо для корректной работы всех электрических и электронных компонентов.

Неисправности диодного моста

Поскольку диодный мост работает в жестких условиях (высокая температура, переменные нагрузки), он подвержен различным неисправностям:

• Пробой. Диод может пробиться и начать пропускать ток в обоих направлениях.


• Обрыв. Диод может полностью выйти из строя и перестать пропускать ток.


• Увеличенное сопротивление. Сопротивление диода может увеличиться, что приведет к падению напряжения и снижению эффективности выпрямления.


• Повреждение радиатора. Неисправность радиатора может привести к перегреву диодов и их выходу из строя.

Признаки неисправности

Неисправность диодного моста может проявляться в следующем:

• Недостаточный заряд аккумуляторной батареи. Аккумуляторная батарея разряжается во время движения.


• Мерцание фар. Напряжение в бортовой сети нестабильно.


• Шум генератора. Генератор может издавать нехарактерные шумы.


• Индикатор зарядки аккумулятора горит на приборной панели. Система зарядки не работает должным образом.


• Повышенный износ аккумуляторной батареи. Нестабильное напряжение может привести к преждевременному выходу из строя аккумуляторной батареи.

Для диагностики диодного моста необходимо использовать мультиметр в режиме проверки диодов. Также можно использовать осциллограф для анализа формы напряжения на выходе генератора. Регулярная проверка и своевременная замена диодного моста — залог надежной и безопасной эксплуатации автомобиля.
