Патроны бывают разные: треугольные, плоские, П-образные


Мы уже давно привыкли, что патрон для стрелкового оружия — штука довольно консервативная. Спереди — пуля, сзади — капсюль-воспламенитель, между ними — заряд пороха, и всё это объединено в одно целое круглой в сечении гильзой. Но в истории встречались и патроны радикально иной формы и конструкции — и сегодня наш рассказ именно о такой экзотике.

Условно безгильзовые

Безгильзовые патроны — дело одно. Но известны потуги объединить в одном флаконе свойства гильзовых и безгильзовых систем.

Чаще всего это делалось путём превращения задней части пули в камору для порохового заряда. Таким образом и заряд по большей части защищён от механических повреждений и прямого контакта с горячим патронником, и в стволе после выстрела ничего не остаётся.

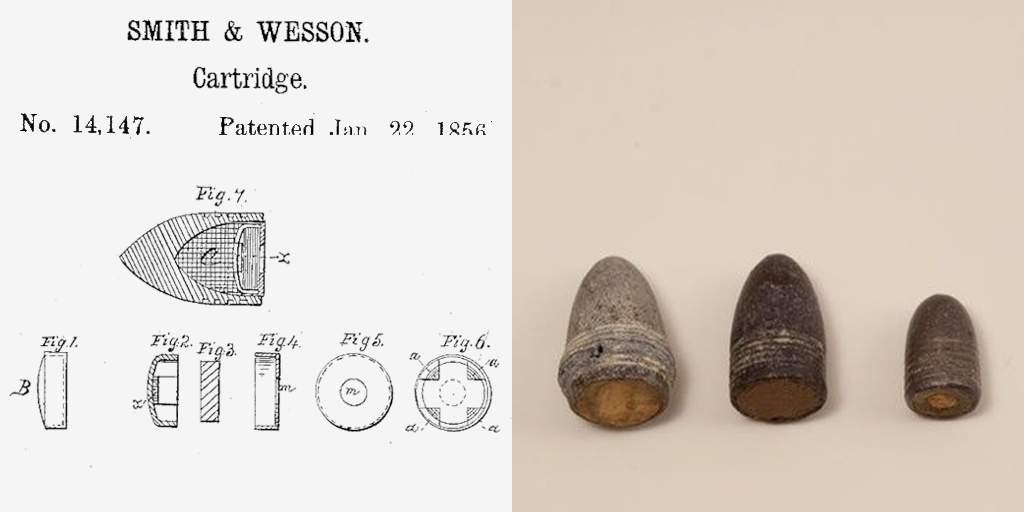

Сама идея эта весьма стара. Ещё в середине XIX века никому тогда не известные Смит и Вессон разработали и запустили в серию магазинные пистолеты и карабины «Волкэйник», стрелявшие патронами, в которых пороховой заряд и капсюль размещались в выемке в донце свинцовой пули. В силу целого ряда врождённых проблем система эта «не выстрелила», но концепция не умерла.


Уже во второй половине XX века подобные патроны «с улетающей гильзой», составлявшей неотъемлемую заднюю часть пули, разрабатывали в разных странах — Италии, СССР, Чехословакии. И всюду — с одинаковым результатом типа «былинный отказ».

Почему? Да потому что помимо врождённых проблем, свойственных безгильзовым системам (проблемы с обтюрацией пороховых газов в затворе и вокруг него, головная боль с выбросом осечных патронов), они получили ещё и свои, специфические.

Во-первых, сгоравший внутри тонкостенной задней части пули заряд с силой вжимал «гильзу» в нарезы, резко увеличивая потери на трение и создавая риск отрыва головной части пули от «гильзы». Во-вторых, та же самая «гильза» резко увеличивала боковую площадь пули в полёте, что негативно влияло на поперечный снос при боковом ветре по сравнению с обычными пулями.

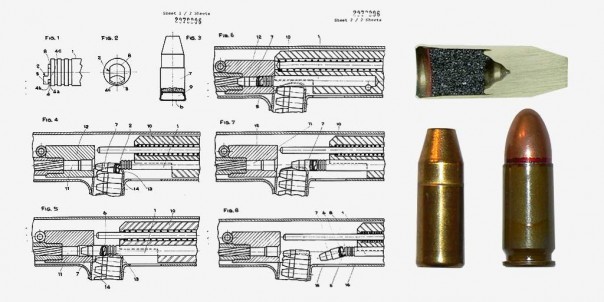

Классический пример такой разработки — итальянские 9-мм патроны AUPO и пистолет-пулемёт Benelli CB-M2 под них, созданные в 1970-е годы.


Для обеспечения должной обтюрации затвор по необходимости входил глубоко в патронник, система воспламенения использовала боковой курок, расположенный выше патронника, на затворе стоял хитрый выбрасыватель на случай осечки. В общем, масса мороки при нулевом выигрыше в сравнении с классическими пистолетами-пулемётами под 9-мм «Парабеллум».

В СССР аналогичные боеприпасы применялись в опытных пистолетах Герасименко ВАГ-73, а чехи даже попытались совместить в одной пуле концепцию «улетающей» гильзы и уменьшение калибра в коническом стволе по схеме Герлиха. Результат во всех случаях оказался одинаков и вполне предсказуем — эпический провал.

Единственно, где такой «условно безгильзовой» системе удалось удачно прижиться — это в отечественных гранатах серии ВОГ-25 для 40-мм подствольных гранатомётов. Малый заряд пороха в сочетании с внутрибаллистическим решением по принципу «высокого-низкого давления» позволили в полной мере реализовать плюсы такой схемы размещения порохового заряда. Но — в однозарядном оружии, да ещё и заряжаемом с дула.

Аналогичная конструкция выстрелов применена и в 40-мм автоматическом гранатомёте «Балкан». При этом одна из отличительных особенностей «Балкана» — могучий выхлоп из казенной части ствола после каждого выстрела, вызванный отсутствием гильзы.


Треуголка Наполеона, или треугольный патрон Дардика

Американец Дэвид Дардик в середине 1950-х годов начал работать над широким спектром образцов оружия оригинальной конструкции — от пистолетов до сверхскорострельных пулемётов и авиапушек. В основу его разработок лёг новый тип патрона, названный изобретателем за свою оригинальную форму — tround (от английских слов triangle — «треугольник» и round — «круглый», или «патрон»).

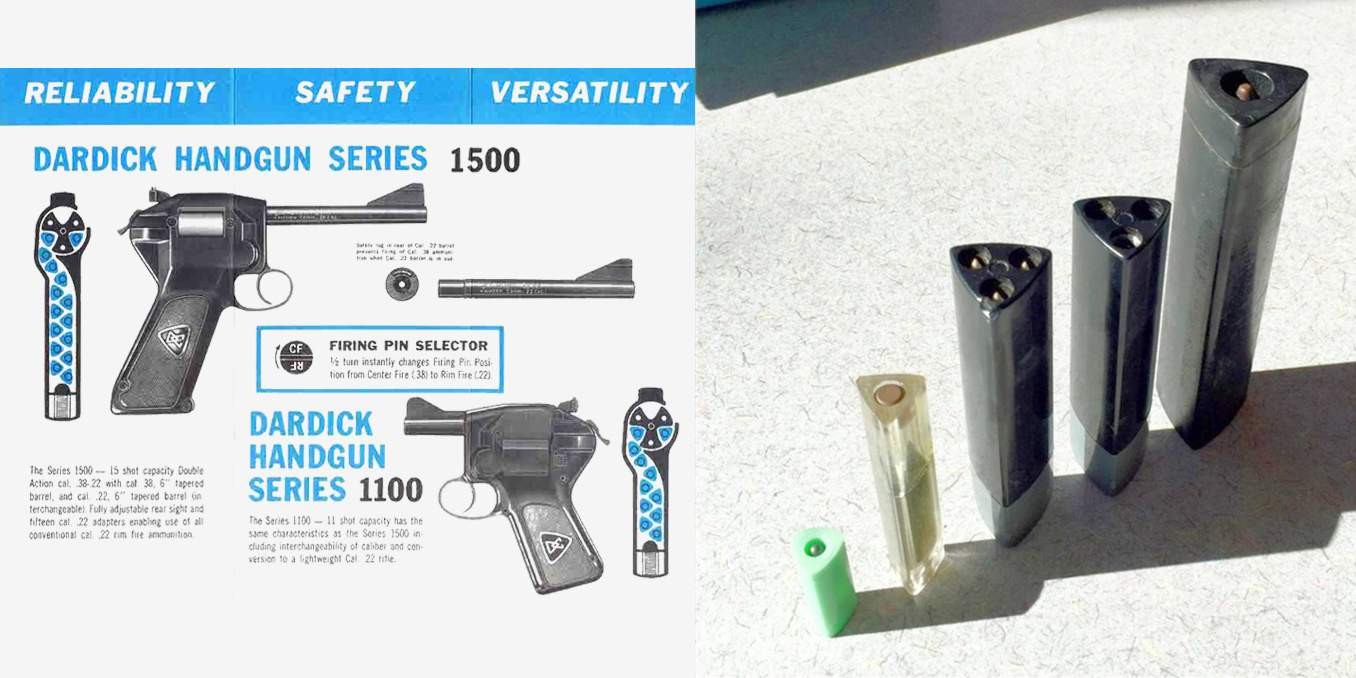

Патрон имел полимерную гильзу необычной формы — в поперечном сечении она представляла собой равносторонний треугольник со скруглёнными сторонами и углами, — с пулей, полностью утопленной в гильзе, и латунным донцем с капсюльным гнездом сзади.

Такая форма патрона позволяла относительно компактно размещать боеприпасы в коробчатом магазине или коробе с лентой. Она же обеспечивала и предельно простую подачу патрона в треугольный паз-патронник во вращающемся барабане, который с каждым оборотом последовательно подавал боеприпасы от магазина на линию выстрела и затем — в положение для выброса стреляной гильзы из оружия.


В положении напротив ствола открытый вырез барабана перекрывался сверху корпусом оружия, образующим третью стенку треугольного в поперечном сечении патронника. Вращение барабана осуществлялось мускульной силой стрелка в пистолетах или автоматикой оружия в винтовках, пулемётах и пушках.

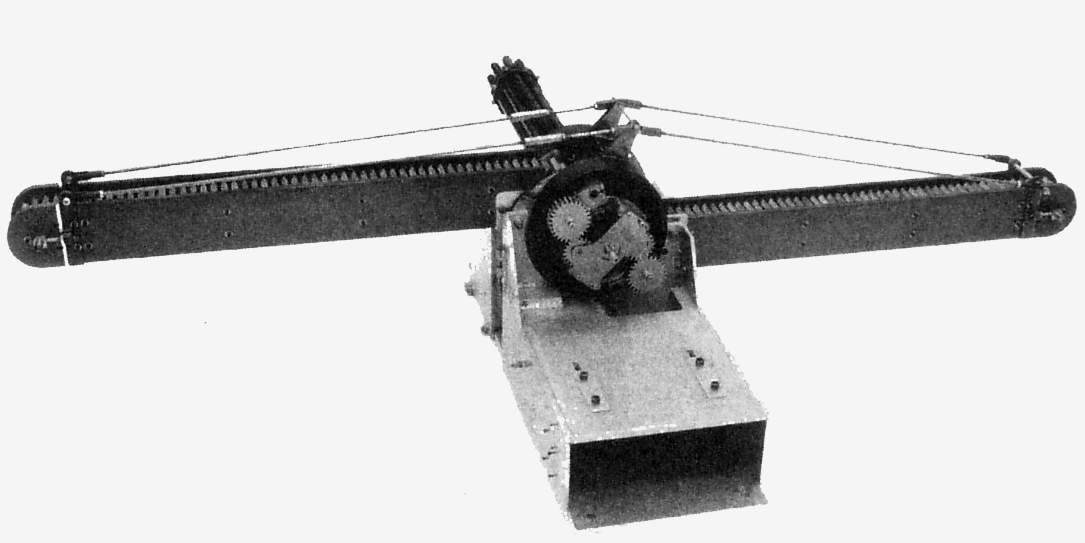

Револьверо-пистолеты Дардика получили барабан с тремя каморами. Самые же крутые версии пулемётов Дардика, созданные по программе HIVAP, имели барабанный блок с восемью треугольными «патронниками», обслуживавшими сразу два ствола, расположенные друг напротив друга. Соответственно, в таком оружии было два встречных тракта подачи патронов, что обеспечивало фантастический темп стрельбы до 30 000 выстрелов в минуту, или 500 выстрелов в секунду.

Несмотря на плюсы, система эта в целом оказалась неудачной. Патроны-траунды с пластиковыми гильзами имели тенденцию трескаться под повышенным давлением пороховых газов, особенно в мощных вариантах снаряжения для винтовок и пулемётов. Пистолето-револьверы Дардика были выпущены в США очень ограниченной серией — порядка нескольких сотен штук — и сейчас являются не более чем экзотикой для коллекционеров.


Интересно, что треугольная форма гильзы позволяла применять патроны в трёхствольном оружии, стрелявшем залпами из трёх пуль. Правда, созданный по этой схеме автомат SPIW компании Harrington & Richardson американские военные в ужасе отвергли практически сразу.

Самым же экзотическим применением траундов стало их использование в буровых установках — для разрушения особо твёрдых скальных пород. По сути, Дардик предложил встроить в головку бура специальное автоматическое устройство, стрелявшее в каменную породу залпом из трёх специальных керамических пулек, после чего бур уже мог пробиваться через частично разрушенную скалу под ним.

Продолжение следует…

Максим Попенкер
